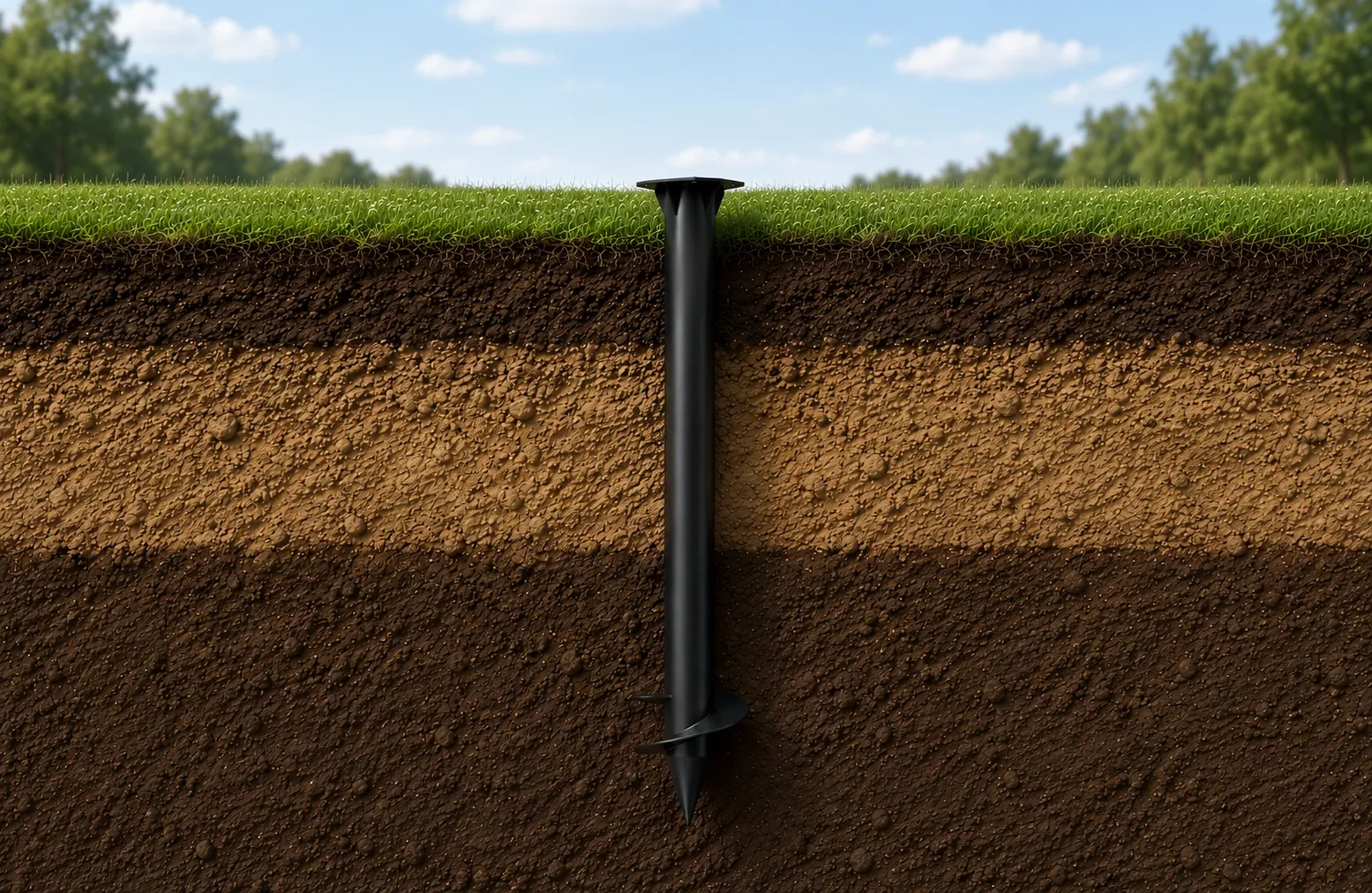

Конструкция винтовой сваи диаметром 108 мм и длинной 1500 мм
Винтовая свая диаметром 108 мм длиной 1500 мм со стенкой 3,5 мм состоит из стального трубчатого ствола, нижней винтовой лопасти, наконечника и верхней части под оголовок или обвязку. Такой типоразмер применяют для сравнительно лёгких конструкций: крылец, террас, беседок, хозблоков, небольших пристроек и отдельных опорных узлов.
Ствол диаметром 108 мм передаёт нагрузку от сооружения на рабочую часть сваи. Лопасть при завинчивании врезается в грунт, уплотняя его, и служит опорным элементом, передающим нагрузку на основание. После установки сваю подрезают по проектной отметке, защищают открытый металл и соединяют с обвязкой через оголовок.
диаметр ствола — 108 мм;
длина сваи — 1500 мм;
толщина стенки трубы — 3,5 мм;
основной материал — стальная труба;
рабочий элемент — винтовая лопасть;
верхняя часть — оголовок или соединение с обвязкой.
ГОСТ Р 59106-2020 задаёт требования к стальным винтовым сваям, включая материалы, сварные соединения, антикоррозионную защиту, приёмку и контроль. СП 50-102-2003 и СП 24.13330.2011 требуют подбирать свайное основание по нагрузкам, грунтам и условиям участка, поэтому короткая свая 108 мм 1500 мм 3,5 мм не должна использоваться как универсальная опора для любого строения.
Узнайте количество
и варианты подходящих
винтовых свай
для вашей постройки
с монтажом в Химках

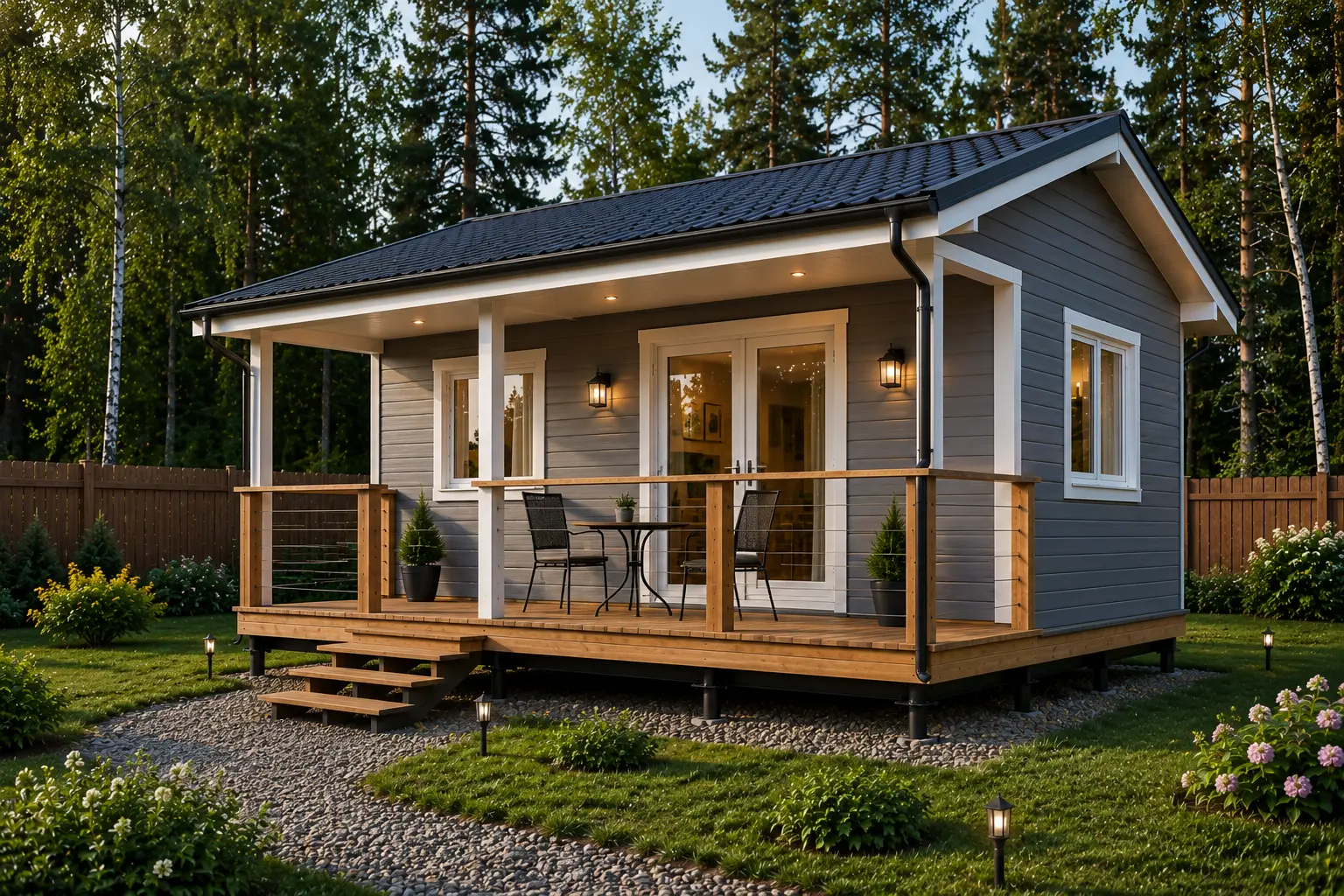

Область применения сваи диаметром 108 мм и длинной 1500 мм
Винтовая свая диаметром 108 мм длиной 1500 мм со стенкой 3,5 мм применяется для лёгких и умеренно нагруженных построек на участках с плотным верхним слоем грунта. Такой типоразмер используют там, где не требуется глубокое погружение: под небольшие террасы, крыльца, бытовки, сараи, навесы, заборные секции, лёгкие каркасные пристройки и опоры под деревянные конструкции.
Диаметр 108 мм даёт большую жёсткость ствола по сравнению со сваями меньших размеров, а лопасть 300 мм помогает передавать нагрузку на грунт через расширенную опорную часть. Но длина 1500 мм ограничивает применение: если на участке рыхлая почва, высокий уровень влаги, пучинистый грунт или заметный перепад рельефа, короткая свая может не выйти в устойчивый слой.
подходит для лёгких каркасных строений, террас, сараев и навесов;
применяется на плотных грунтах без выраженного слабого верхнего слоя;
используется с деревянной или металлической обвязкой;
требует контроля вертикальности, глубины завинчивания и отметки оголовков;
не заменяет расчёт для домов, бань с печью и тяжёлых пристроек.
ГОСТ Р 59106-2020 задаёт требования к стальным винтовым сваям, сварным соединениям, покрытиям и геометрии изделий. СП 50-102-2003 и СП 24.13330.2011 требуют учитывать нагрузки, грунты и работу свайного основания, поэтому область применения сваи 108 мм 1500 мм 3,5 мм определяют по весу постройки, шагу опор и характеристикам почвы.
